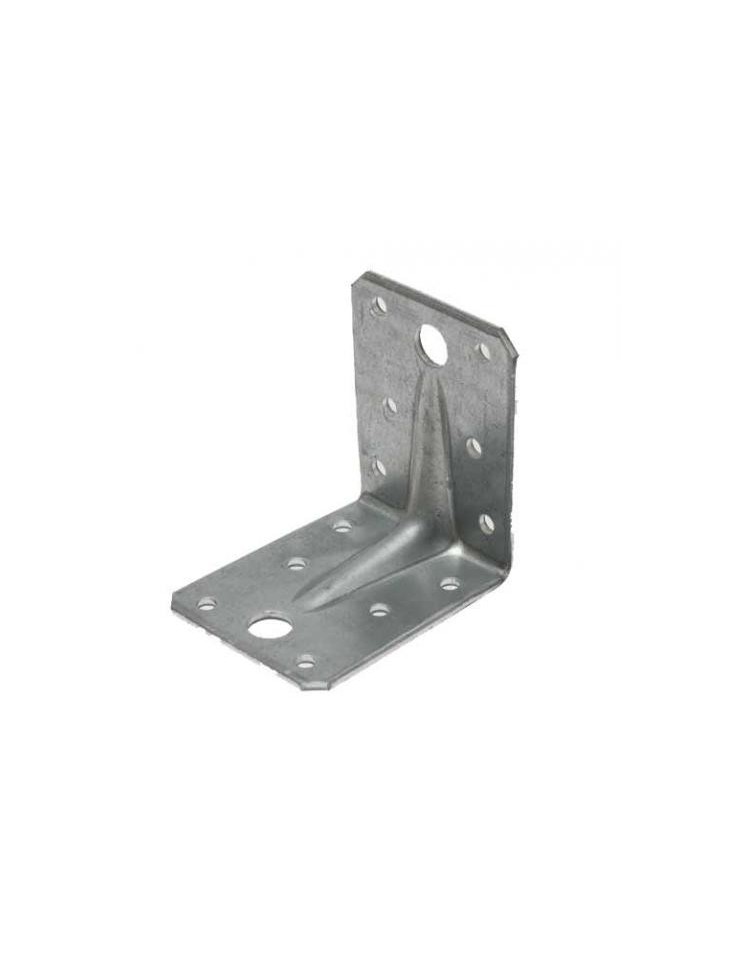

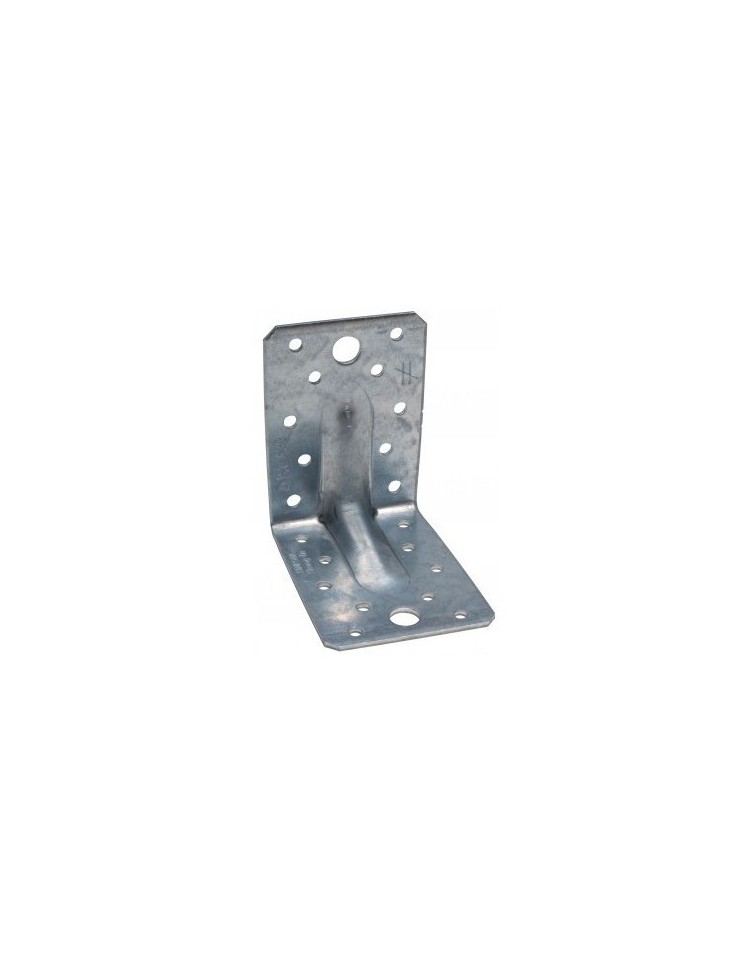

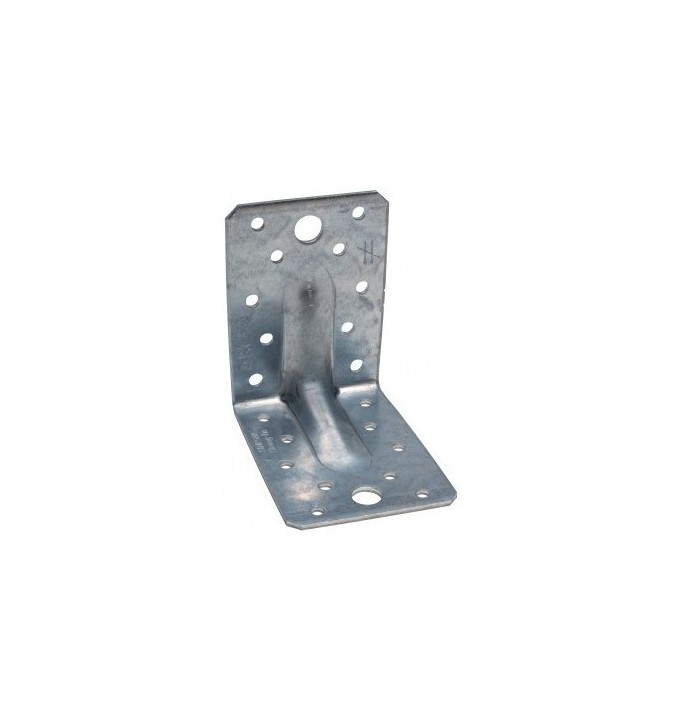

Equerre d'assemblage renforcée E2/2,5/7090 - 65x90x90x2,5 mm - SIMPSON Strong Tie.

L'équerre renforcée E2/2,5/7090 répond à des applications structurelles dans la charpente et la maison à ossature bois.

Acier galvanisé S250GD + Z275 suivant NF EN 10346.

Grande rigidité et polyvalence d'utilisations.

Caractéristiques techniques :

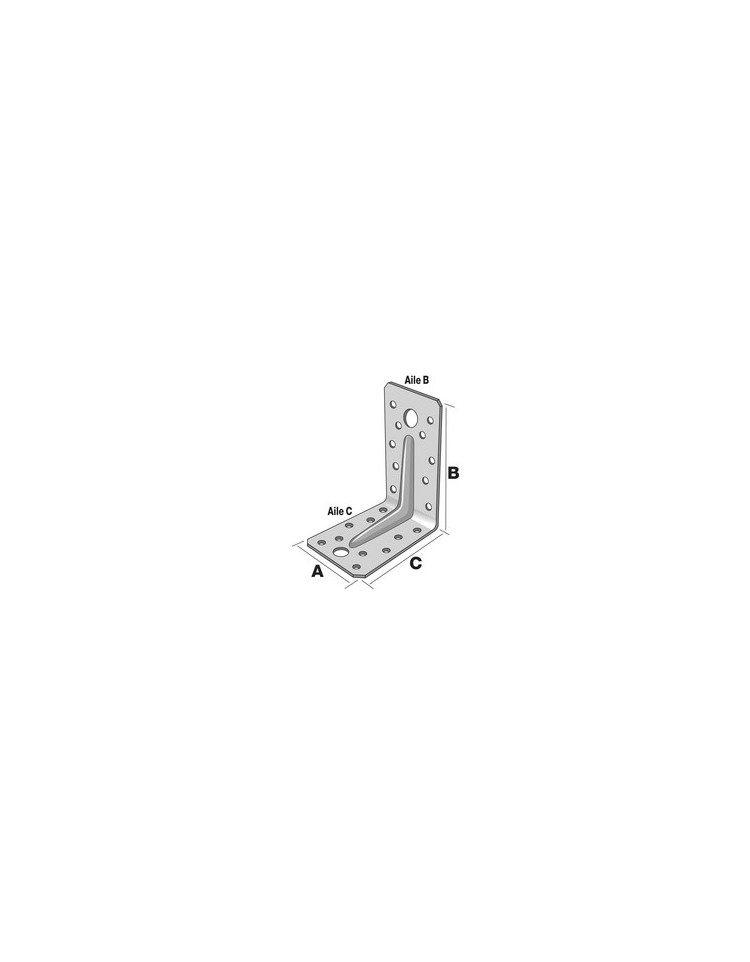

A = 65 mm ; B = 90 mm ; C = 90 mm.

Epaisseur = 2,5 mm.

Perçages Aile B : 10 Ø 5 mm ; 1 Ø 11 mm.

Perçages Aile C : 10 Ø 5 mm ; 1 Ø 11 mm.

Porteur : bois massif, lamellé collé, béton, acier.

Porté : bois massif, lamellé collé, béton, acier.

Domaines d'utilisation : fixation de fermettes, lisses et montants de bardage, ancrages de chevrons, consoles, chevêtres.

Fixation :

Fixation sur bois : Pointes annelées Ø4x35 ou Ø4x50 mm - Vis Ø5x35 ou Ø5x40 mm - Boulons Ø10mm - Tirefonds Ø10mm.

Fixation sur béton : Cheville mécanique : goujon WA M10-78/5.

Fixation sur acier : Boulons Ø10 mm.

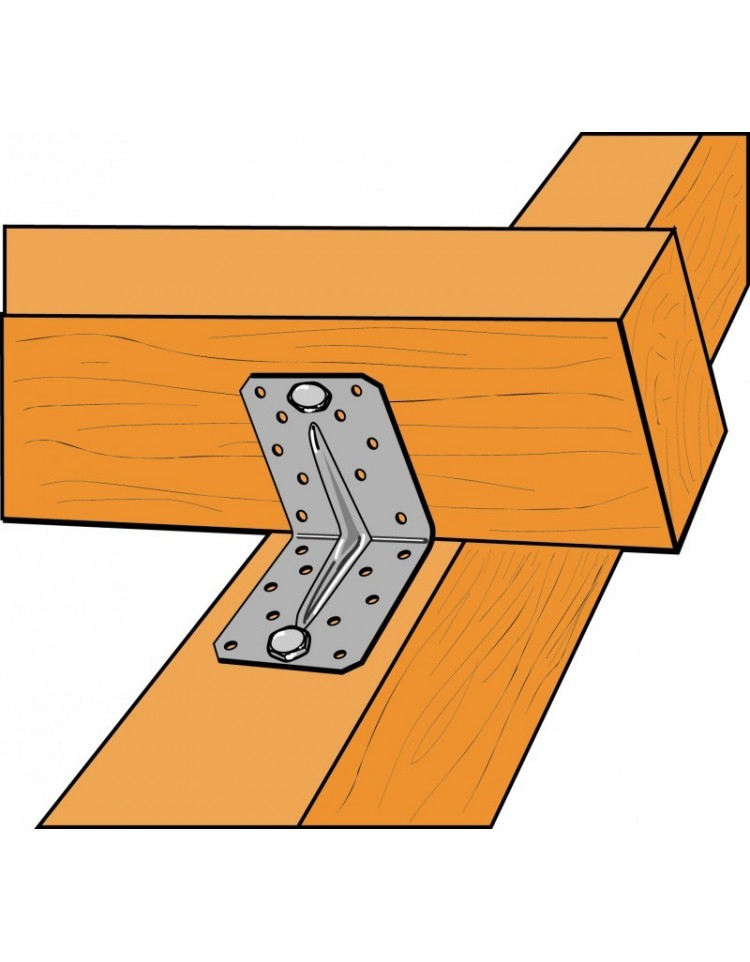

Installation :

Approcher l’élément à fixer du support.

Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.

Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
