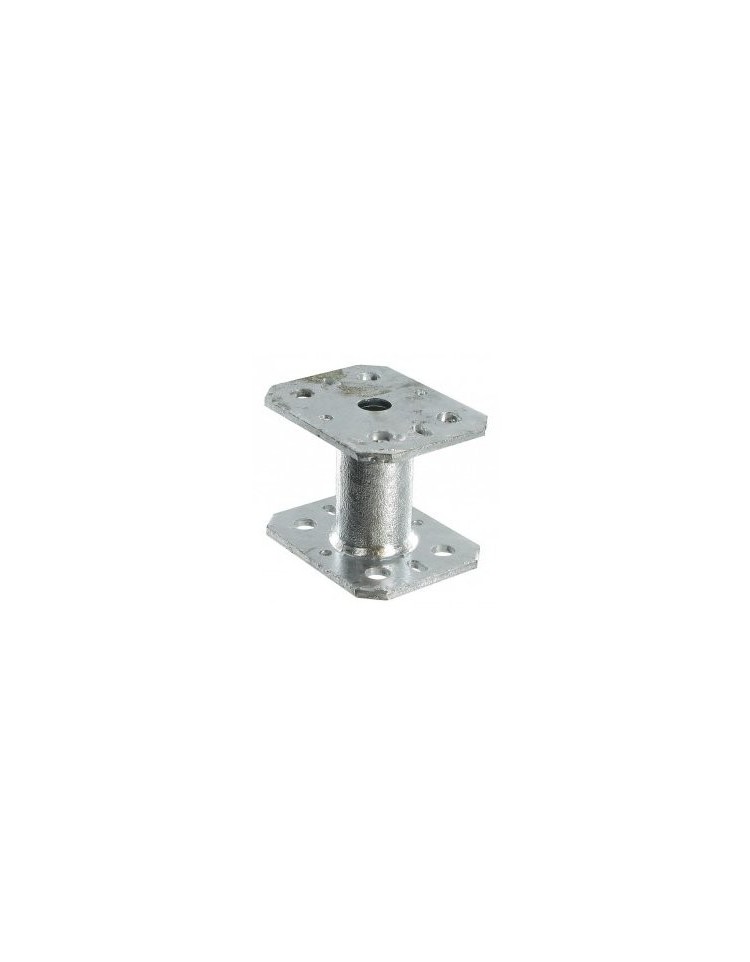

Petit pied de poteau fixe hauteur 80mm PPMINI80

De petite dimension les petits pieds de poteau PPMINI sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.

Le pied de poteau PPMINI80 est recommandé pour les constructions plus légères.

Caractéristiques techniques :

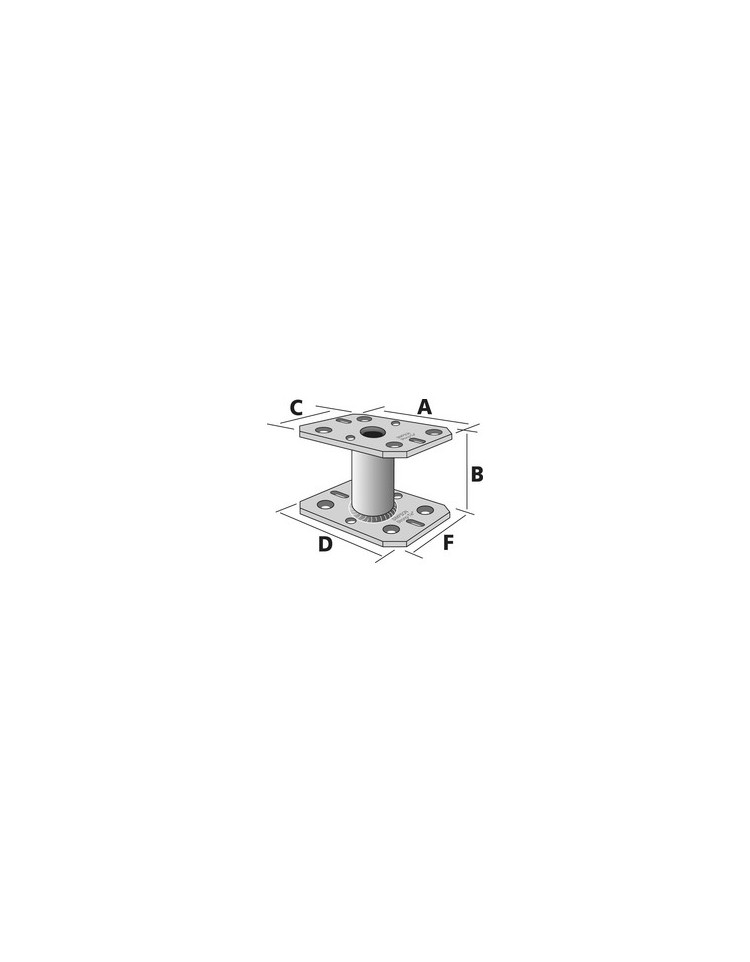

A = 90 mm ; B = 80 mm ; C = 70 mm ; D = 90 mm ; F = 70 mm.

Epaisseur = 4 mm.

Perçages : 8 Ø11 mm - 2 Ø6 mm - 2 obl. Ø6 x 12 mm.

Porteur : béton, acier, bois.

Porté : bois massif, bois composite, lamellé-collé.

Domaines d'utilisation : fixation de garde corps, de barrière intérieure et de planchers chauffants.

Fixation sur bois : boulons, tirefonds.

Fixation sur dalle : cheville mécanique Ø 8 mm.

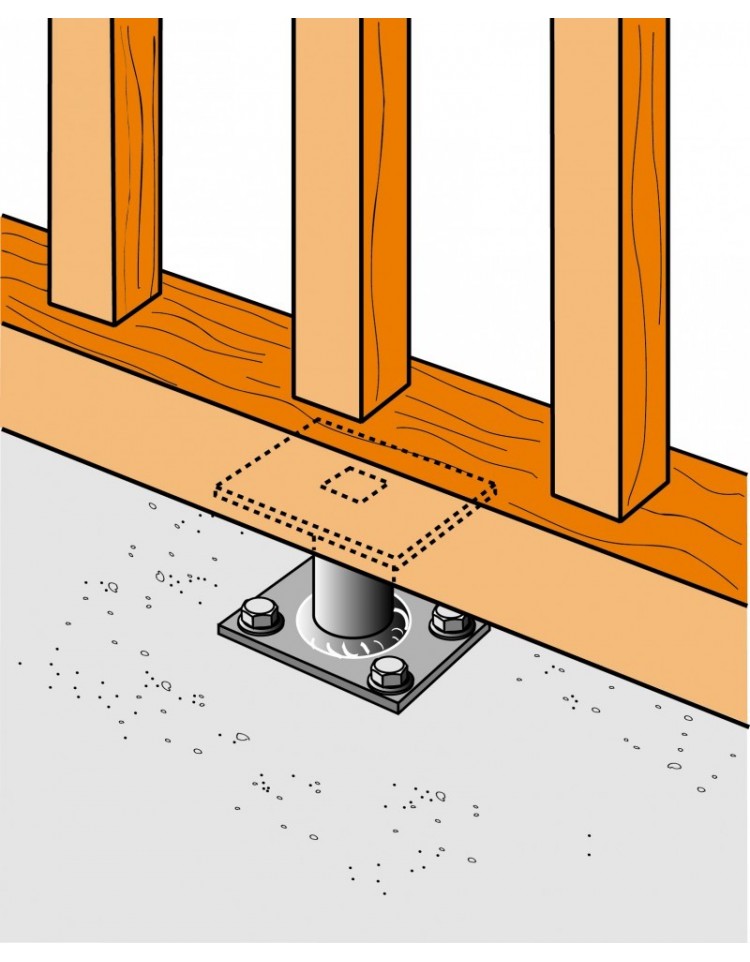

Installation :

Partie haute :

Placer la platine supérieure du pied de poteau sous le poteau.

Fixer cette platine au poteau à l’aide de tirefonds (pré-perçage nécessaire).

Partie basse :

Positionner le poteau verticalement dans la structure.

Identifier la position des ancrages au sol sur le support.

Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.

Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
